Sliding table saw

This video will be loaded from Google YouTube.
Their privacy policy applies.

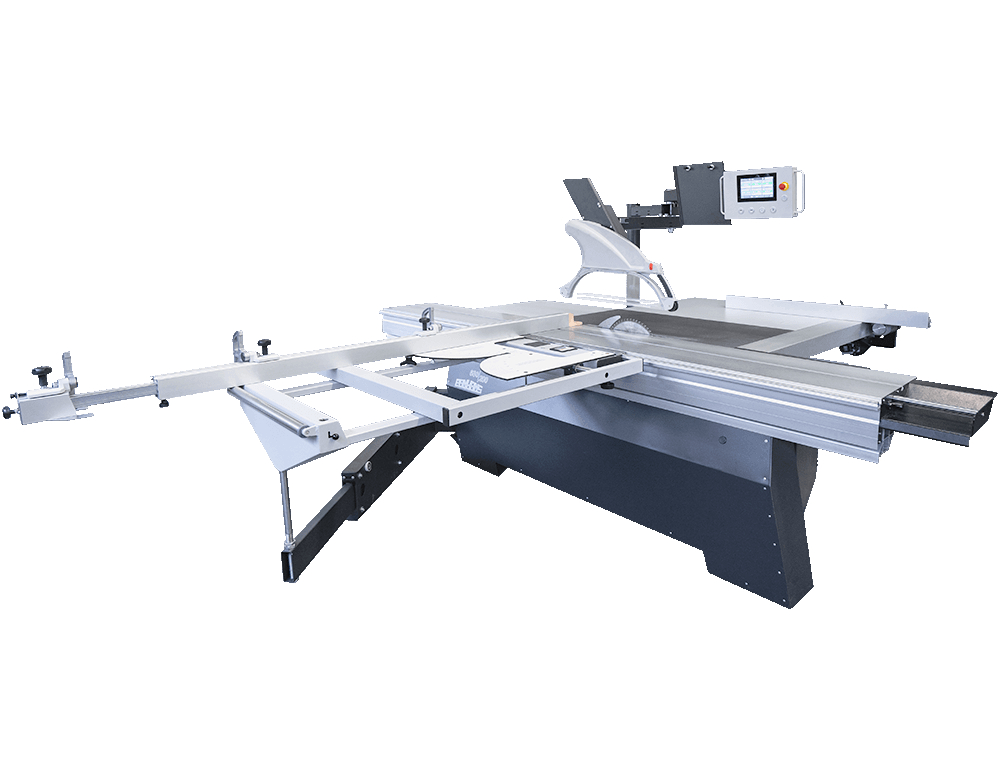

Sliding table saw / PANHANS / 680/200
mj2ndOYxLEU
Sliding table saw / PANHANS / 680/200
BrandPANHANS
type680/200
stateNew
stock number1110209
- 7 "touchscreen control for cutting height, swivel adjustment and speed
- Electromotive width stop
- Incl. Scoring unit
- Solid German mechanical engineering - approx. 1150 kg
Questions about this machine
Formatkreissäge
Fabrikat: Panhans
Typ: 680 / 200
Neumaschine


Grundkonstruktion
- Solider deutscher Maschinenbau - ca. 1150 kg
- Maschinenkörper gefertigt als stabile Rahmenschweißkonstruktion aus starkwandigen Stahlprofilen.
- Auf dem Maschinenkörper aufgebaut ist die verwindungssteife und feingehobelte Gusstischplatte.
- Das robuste und leistungsstarke Sägeaggregat eingebaut im Maschinenkörper ist der Garant für präzise Sägeschnitte
- Die komplette Sägewelleneinheit ist dynamisch ausgewuchtet, doppeltgeführte Schwenksegmente aus Grauguss mit doppelter Säulenführung für die Höhenverstellung sowie die 2-fach kugelgelagerte Kreissägewelle sorgen für die absolute Laufruhe.


Auflagen und Anschläge
-  Der kugelgelagerte Doppelrollwagen ist leichtgängig und wartungsfrei. Präziser und spielfreier Lauf auf der vollen Länge, geführt mit gehärteten und geschliffenen Prismenführungen mit Fernarrettierung im Raster 50 mm
-  Stabiler und dennoch leichter Querschlitten gefertigt aus Stahlprofilen mit einer Tragrolle an der äußeren Schmalseite, Querschlitten-Verbreiterung an der Breitseite
- Längenanschlag am Querschlitten mit mm-Skala und Teleskopauszug, ausziehbar bis 3500 mm,
- Mit 2 St. robusten und spielfreien verschiebbaren Anschlagklappen, 1 St. Endanschlag mit Auflage für lange Streifen.
- Längenanschlag nutzbar als Winkel-Gehrungsanschlag beidseitig, stufenlos von 0° bis 46°  mit mechanischem Längenausgleich.
Alle geläufige Gehrungswinkel (15°, 22,5°, 30°, 45°) sind über ein Fixiersystem, schnell absteckbar.
- elektromotorischer Breitenanschlag mit Schnittbreite 1250 mm rechts vom Sägeblatt, Maßeingabe am Bedienpanel oben über Positioniersteuerung auf 0,1 mm, Anschlag abklappbar für freie Tischfläche. Sicherheitsabschaltleiste bei Quetschgefahr zwischen Breitenanschlag und Rollwagen.


Bedienung:
- 7" Touchscreen-Steuerung für Schnitthöhe, Schwenkverstellung und Drehzahl
- Digitalanzeigen für Gradeinstellung, Schnitthöhe, Drehzahl und Schnittbreite
- Drucktastenschaltung mit elektronischem Sanftanlauf (Start/Stopp)


Hauptsäge und Vorritzer
-  APA Sägeblatt-Schnellspann-System
- Sägeblatt Ø 400 mm unter Tisch versenkbar
- Inkl. Vorritzaggregat mit 0,55 kW Motor, manuelle Höhen- und Seitenverstellung, mit APA Sägeblatt-Schnellspann-System


- CE-Konform, GS geprüft


Technische Daten:
- Rollwagenlänge: 3200mm


- Schnittlänge: 3400mm
- Schwenkbereich des Sägeblattes von 0° - 46°
- Schnitthöhe: 155mm bei 90 °, 105mm bei 46°
- Schnittbreite Breitenanschlag: 1250mm
- Sägeblatt max. Ø 450mm


- Tischgröße Gusstischplatte: 1200 x 655mm
- Tischverlängerung zzgl. 750 x 655mm
- Tischverbreiterung 1430 x 940mm
- Tischhöhe +/- 20mm: 900mm
- Drehzahl Hauptsägelbatt: 3000 / 4000 / 5000 / 6000 UpM.




Optional gegen Aufpreis erhältlich:


Optionen Aggregate
- 7,5 kW Motor (ersetzt den 5,5 kW Standard Motor)
- Stufenlose Drehzahlregelung 2000-6000 Upm, inkl. 7,5 kW Motor
- Vorritzaggregat Auto-EPS, Elektr. Positioniersteuerung für die Höhen-  und Seitenverstellung, LED Anzeige und Memory-Funktion.
- Ritzsystem QuickStep werkzeuglose manuelle Verstellung der Ritzbreite von 2,8 bis 3,8 mm durch Rasterverstellung um 0,05 mm Einzelschritt, inkl. 1 Satz Sägeblätter 125 x 2,8-3,8 x 50 mm, Z = 12+12 für System Auto-EPS und 1750
- Ersatz-HM-Vorritzsägeblatt 125 x 2,8-3,8 x 50 mm Z = 12+12 (Satz = 2 Stück) zum Ritzsystem QuickStep nur bei Nr. 4550


Optionen Maschinenbedienung
- Kalibriergerät für automatische Eichung der Schnitthöhe auf 50 mm bei unterschiedlichen Sägeblattdurchmessern


Zubehör Anschlagsysteme, Rollwagen und Zusatzauflage
- Längenanschlag mit Digitalanzeige an jeder Anschlagklappe
- Doppelseitiger Gehrungsanschlag DSG A-S für Winkelschnitte 0° - 90°,  Längen- und Winkelmaß einstellbar über Skala.
- Doppelseitiger Gehrungsanschlag DSG A-D, Längenmaß über Skala, Winkelmaß digital einstellbar


Sonderzubehör:
- Sprüheinrichtung für Aluminium und Kunststoff
- Laserlicht zur Anzeige der Schnittfuge
- Maschinenfreischaltung
- Personalisierter Benutzerschlüssel
- Masterschlüssel
